Shelly Plus Add

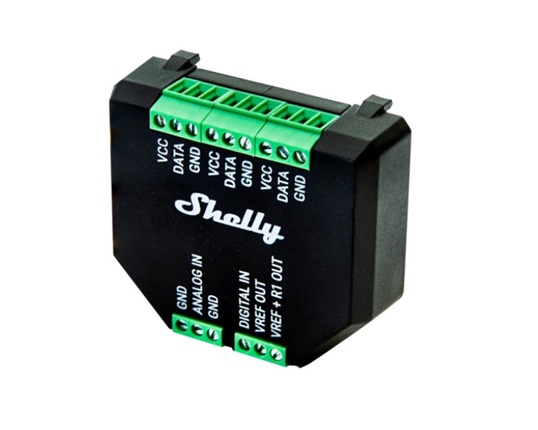

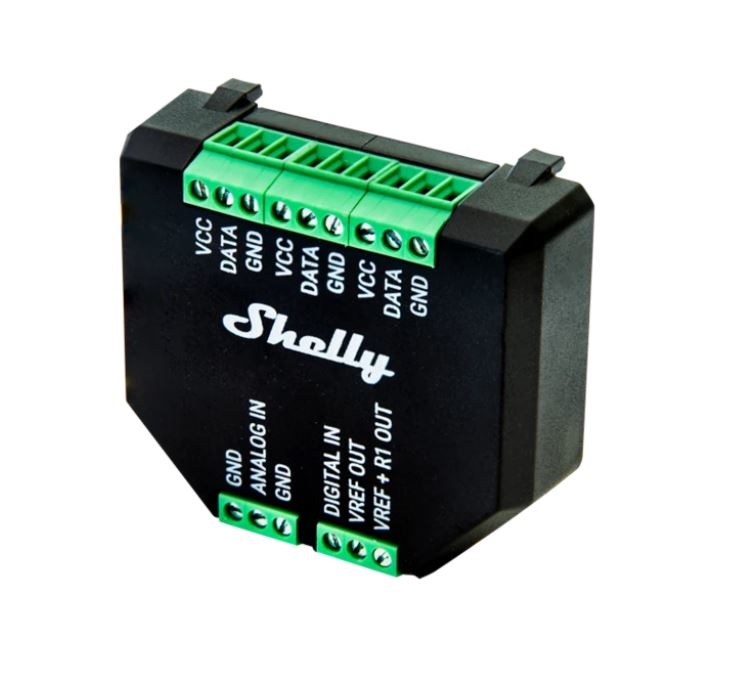

Shelly Plus Add-On är en liten modul som kan klickas på alla Shelly Plus-enheter, vilket tillför en mängd ny funktionalitet till Shelly-enheterna. Shelly Plus Add-On har både digitalt och analogt input och kan anslutas till upp till fem temperatursensorer eller en enskild temperatur- och fuktighetssensor. Funktion När Shelly Plus Add-On läggs till i en Shelly Plus-enhet, ska den aktiveras i appen, varefter det är möjligt att aktivera de sensorer som har anslutits till enheten. Enheten stöder följande typer av enheter: • Upp till 5 temperatursensorer av typen DS18B20 • Temperatur- och fuktighetssensor av typen DHT22 • NTC-motstånd med 10 kO nominell resistans och ß=4000 K • Fotoceller • PIR-sensorer • Jordfuktighetssensorer • Ultraljudsnärhetssensorer • Kapacitiva vattennivåsensorer • Ljudsensorer • Andra analoga sensorer med 0 - 10 V utgångsspänning Exempel på användning • Dörrkontakt: lägg till en dörrkontakt till din Plus Add On för att övervaka öppna/stängda positionen på garageporten. Rekommenderas tillsammans med Shelly Plus 1. • Vattennivåsensor: lägg till en nivåsensor till Plus Add On för att övervaka vattennivån i din pool eller akvarium. Rekommenderas tillsammans med Shelly Plus 1 eller Plus 1PM. • Värme: lägg till två DS18B20 temperatursensorer och mät din fram- och returtemperatur. • Vind: med en vindmätare kan din markis automatiskt köra in när det börjar blåsa. Rekommenderas tillsammans med Shelly Plus 2PM. • Jordfuktighet: lägg till en jordfuktighetssensor så att bevattningssystemet automatiskt kan starta när gräset är för torrt. Rekommenderas tillsammans med Shelly Plus 1. Anslutning Shelly Plus Add On fungerar inte standalone. Enheten ska klickas in i vilken som helst Shelly Plus-enhet, varvid den ger ökad funktionalitet till Shelly Plus-enheten. Shelly Plus Add On behöver inte trådas till Shelly Plus-enheten, då den är utrustad med stift som automatiskt ansluter till Shelly Plus-enheten. De två enheterna är galvaniskt skilda från varandra. Terminaler Ingångar: • 1 analog ingång: ANALOG IN • 1 digital ingång: DIGITAL IN Utgångar: • 1 referensspänningsutgång: VREF OUT • 1 referensspänning genom en pull-up resistorutgång: VREF + R1 OUT • 2 minus terminaler: GND* Trådanslutningsinterface: • 3 Strömförsörjningsutgångar till sensorer (anslutna till samma PCB-spår): VCC • 3 sensordataterminaler (anslutna till samma PCB-spår): DATA • 3 minus terminaler: GND* Ansluten till samma PCB-punkt. Länkar Teknisk dokumentation: https://kb.shelly.cloud/knowledge-base/shelly-plus-add-on Allmän information: https://www.shelly.cloud/en-dk/products/product-overview/shelly-plus-add-on
