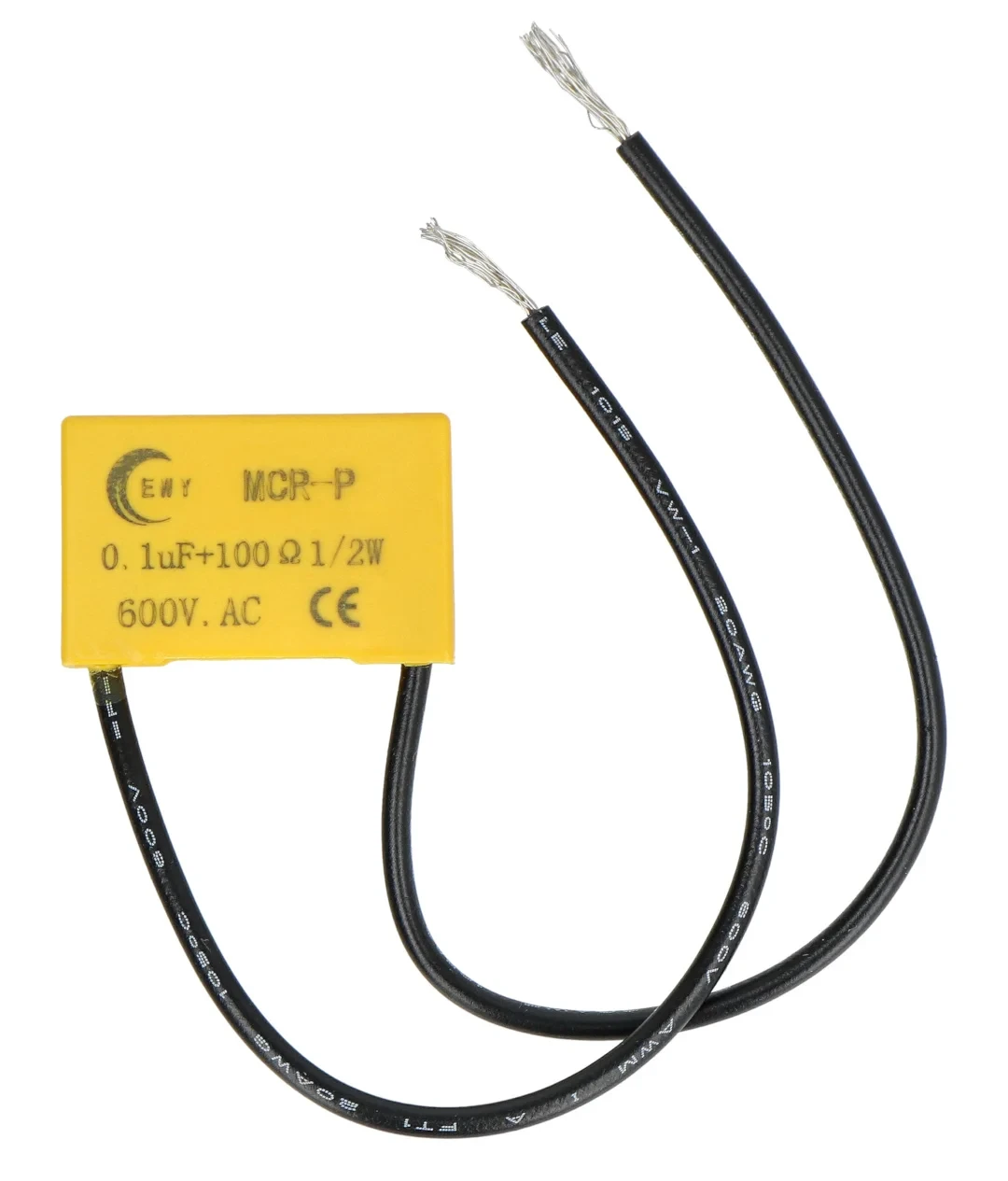

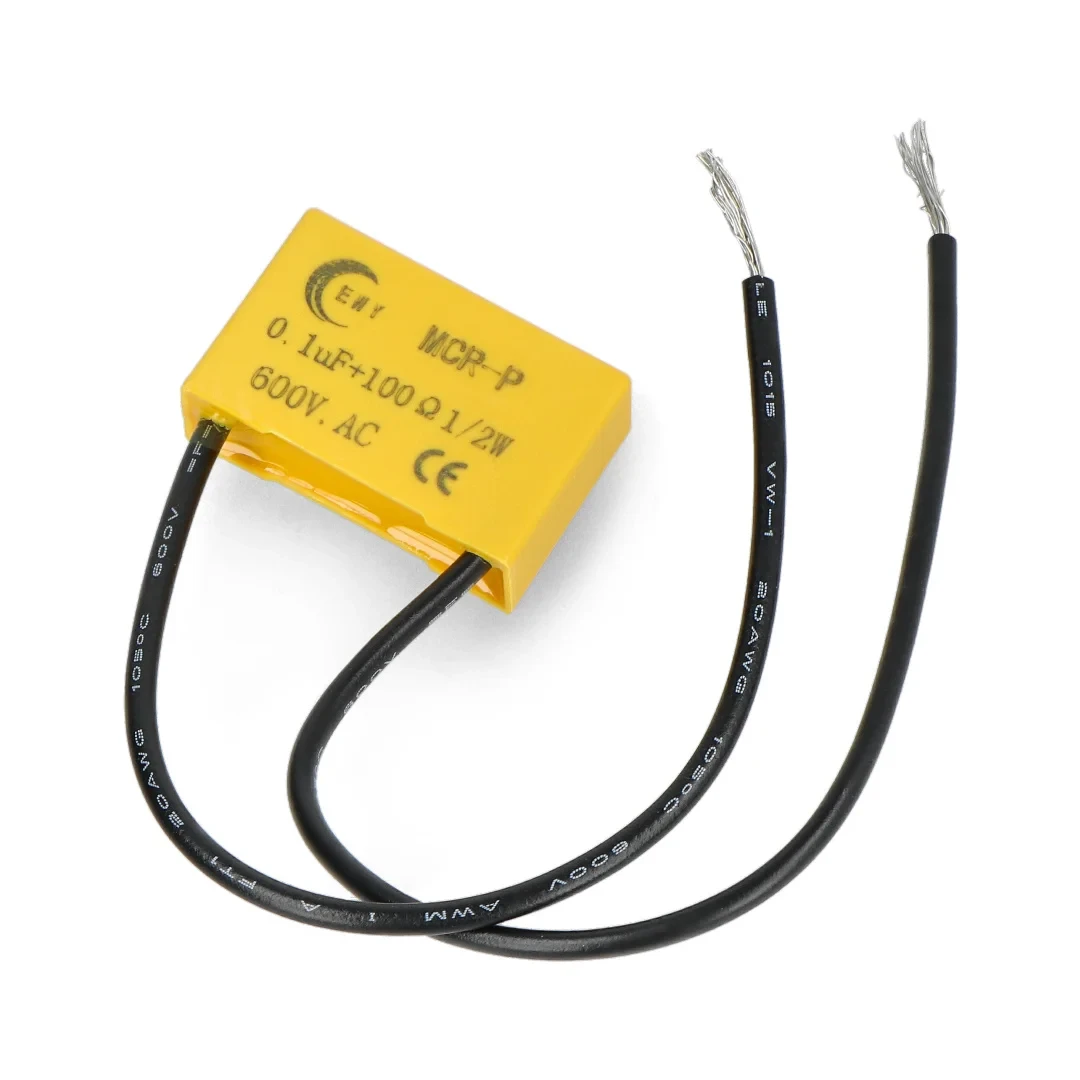

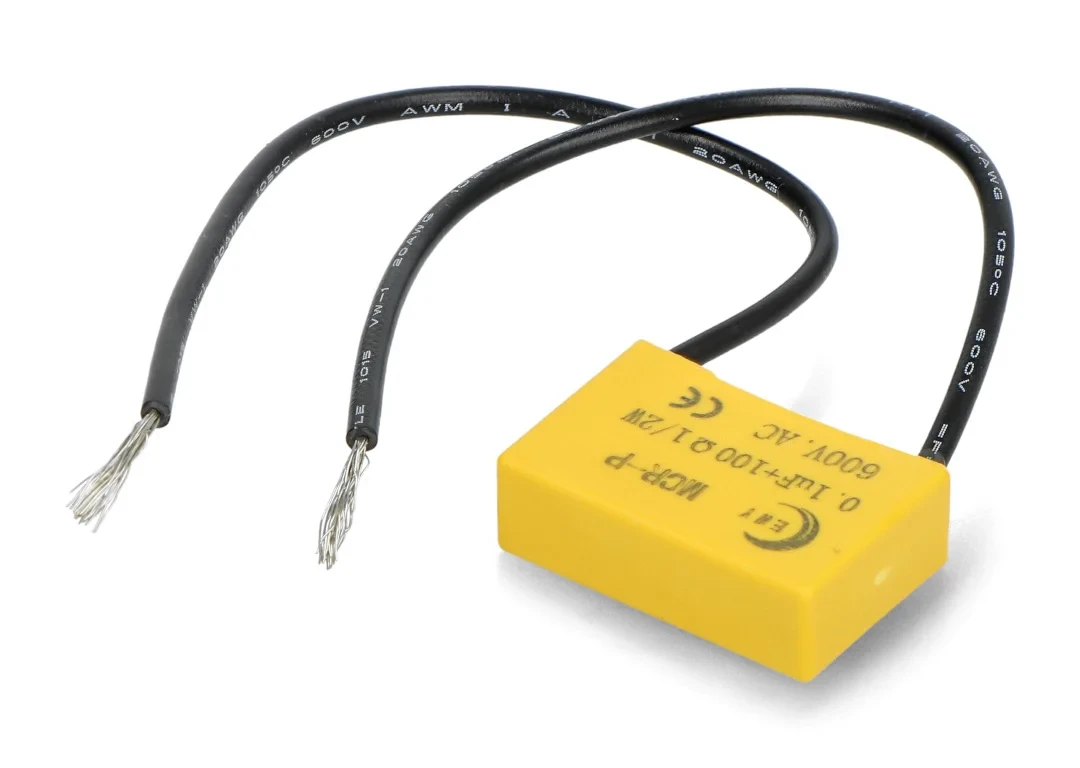

Shelly RC Snubber

Shelly RC Snubber är en liten men viktig enhet som är utformad för att skydda dina smarta hem-enheter, särskilt reläer som de som finns i Shelly-produkter, från spänningsspikar och störningar orsakade av induktiva laster. Här är en sammanfattning av vad det är och varför du kan behöva en:

Vad det är:

En RC-snubber är en krets som består av ett motstånd (R) och en kondensator (C) som är anslutna i serie. Den är utformad för att anslutas parallellt med en induktiv last, som en motor, solenoid eller transformator.

Varför den behövs:

Induktiva laster kan generera betydande spänningsspikar när de stängs av. Dessa spikar kan skada eller förkorta livslängden på reläer och andra känsliga elektroniska komponenter i dina smarta enheter. RC-snubbern absorberar dessa spänningsspikar och skyddar reläkontakterna och annan elektronik. Tänk på det som ett överspänningsskydd, men specifikt för induktiv återkoppling.

Hur det fungerar:

När den induktiva lasten stängs av, försöker energin som lagras i induktorn att upprätthålla strömflödet. Detta kan orsaka en hög spänningsspik. Kondensatorn i RC-snubbern laddas upp under denna spik och absorberar effektivt energin. Motståndet laddar sedan ur kondensatorn och förhindrar den från att oscillera och orsaka ytterligare problem.

När du kan behöva en:

Du bör överväga att använda en RC-snubber när du kopplar induktiva laster med reläer, särskilt om du upplever något av följande:

• Reläfladder eller flimmer: Reläkontakterna kan studsa eller flimra när den induktiva lasten kopplas.
• För tidigt reläfel: Reläer kan slitas ut eller gå sönder tidigare än förväntat.
• Störningar med andra enheter: Spänningsspikar kan orsaka störningar med andra elektroniska enheter i ditt hem.
• Problem med ljusdimning: Om du styr belysning kan du se flimmer eller inkonsekvent dimning.
• Motorproblem: Motorn kanske inte startar eller stannar tillförlitligt.
